Lampe LED connectée

28 octobre 202329 octobre 2023 Sebastien

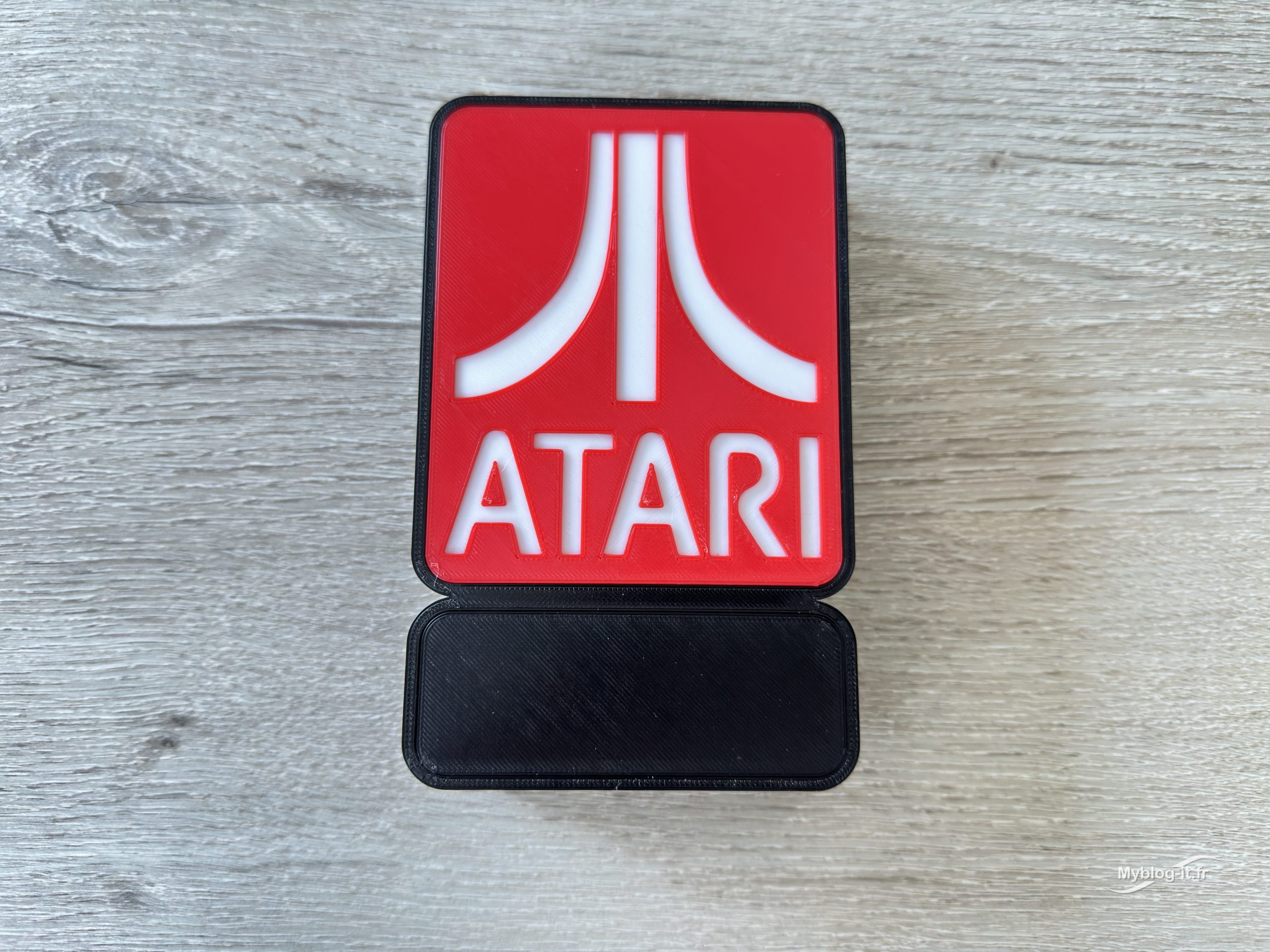

Voici ma première réalisation, une lampe à LED connectée Atari.

En tout premier, impression du boitier le de la lampe.

Les fichiers se trouvent sur le site :

Printables : https://www.printables.com/fr/model/629472-lampe-led-connectee-connected-led-lamp
Thingiverse : https://www.thingiverse.com/thing:6285219
Cult3D : https://cults3d.com/fr/mod%C3%A8le-3d/outil/connected-led-lamp-lampe-led-connectee

Le boitier est composé de deux parties, la partie inférieure contient l’électronique et la haute qui contient le ruban de LED.

L’électronique est composée autour d’un ESP8266 ESP-12F et d’un ruban de LED WS2812B.

Liste des composants :

Un ESP8266 : https://amzn.to/402472g
Un ruban de led BTF-LIGHTING WS2812E : https://amzn.to/3S8dMm6
Des câbles dupont : https://amzn.to/3QqjYV2
Des aimants 8 * 1mm : https://amzn.to/3s82TG8
Un connecteur USB-C femelle : https://fr.aliexpress.com/item/1005004905347734.html?spm=a2g0o.order_list.order_list_main.88.21ef5e5bNB70ph&gatewayAdapt=glo2fra

Voici le schéma de montage :

Première étape :

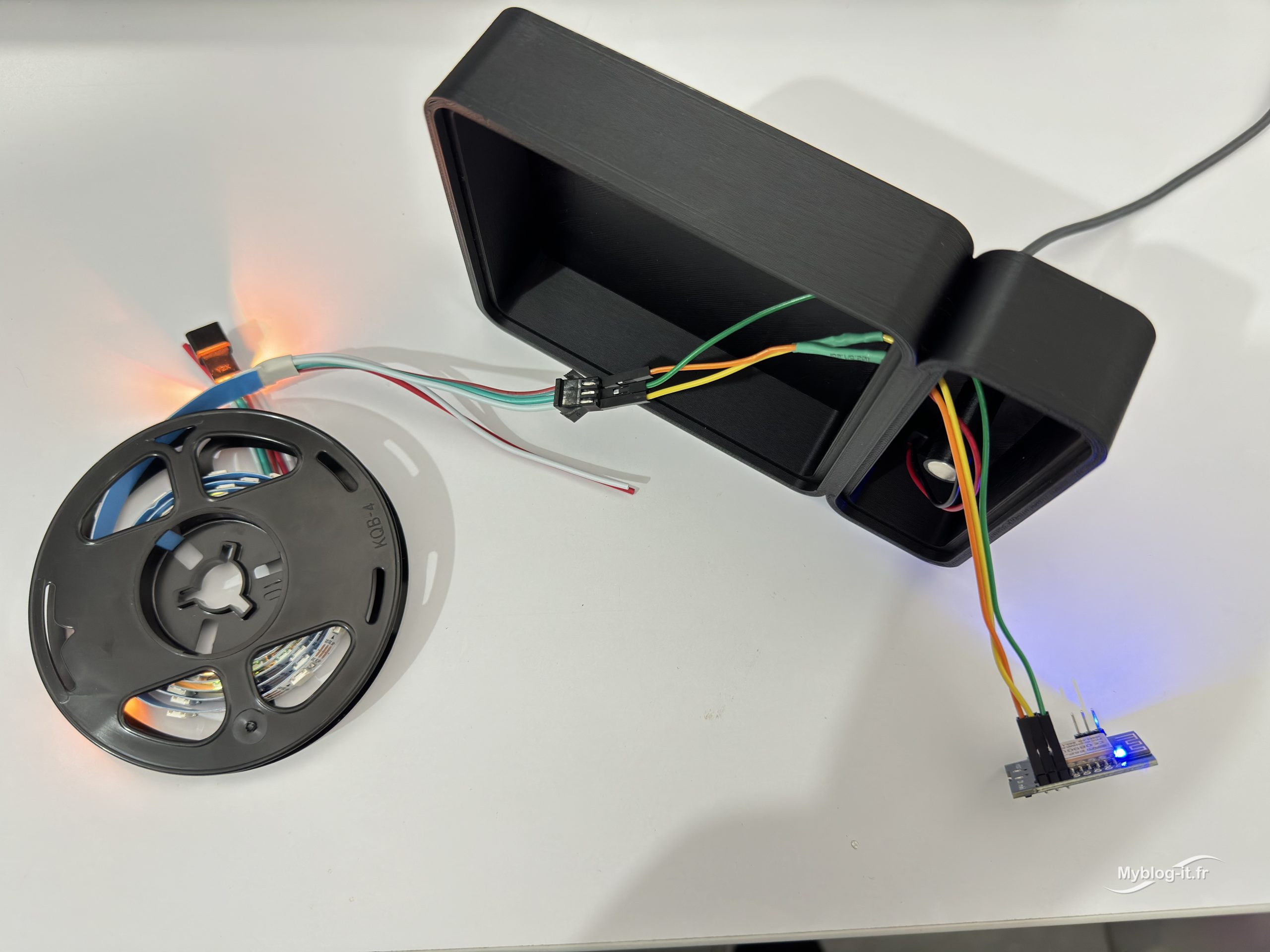

Pour le câblage j’utilise 3 fils dupont mâles / femelles, un pour l’alimentation plus, un pour le moins et un pour la donnée. J’ai coupé les câbles + et – et j’ai soudé les câbles d’alimentation avec les deux fils dupont et j’ai inséré le connecteur USB-C dans le boitier, j’ai soudé sur l’ESP 3 pins et j’y ai raccordé les câbles dupont avec la partie femelle.

Installation du logiciel :

Le logiciel est WLED.

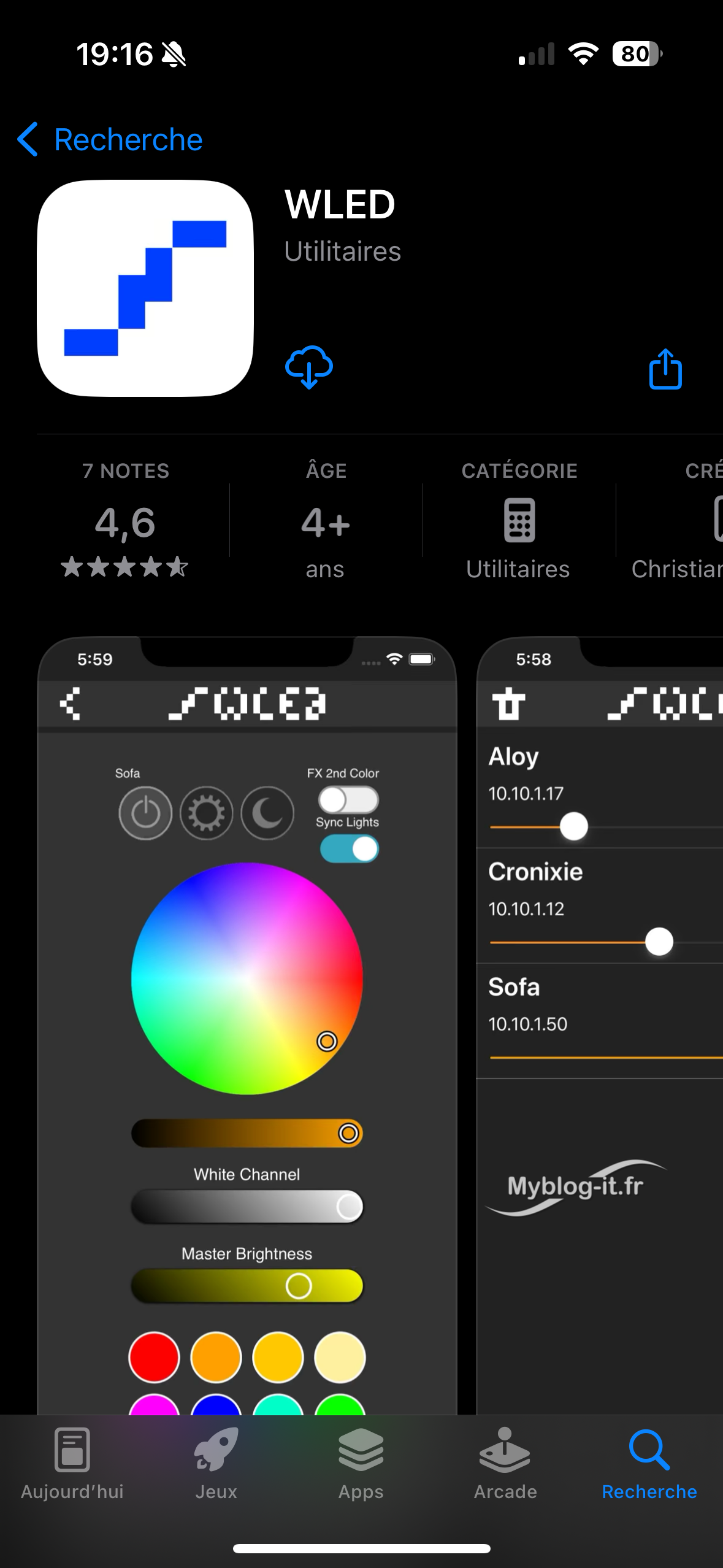

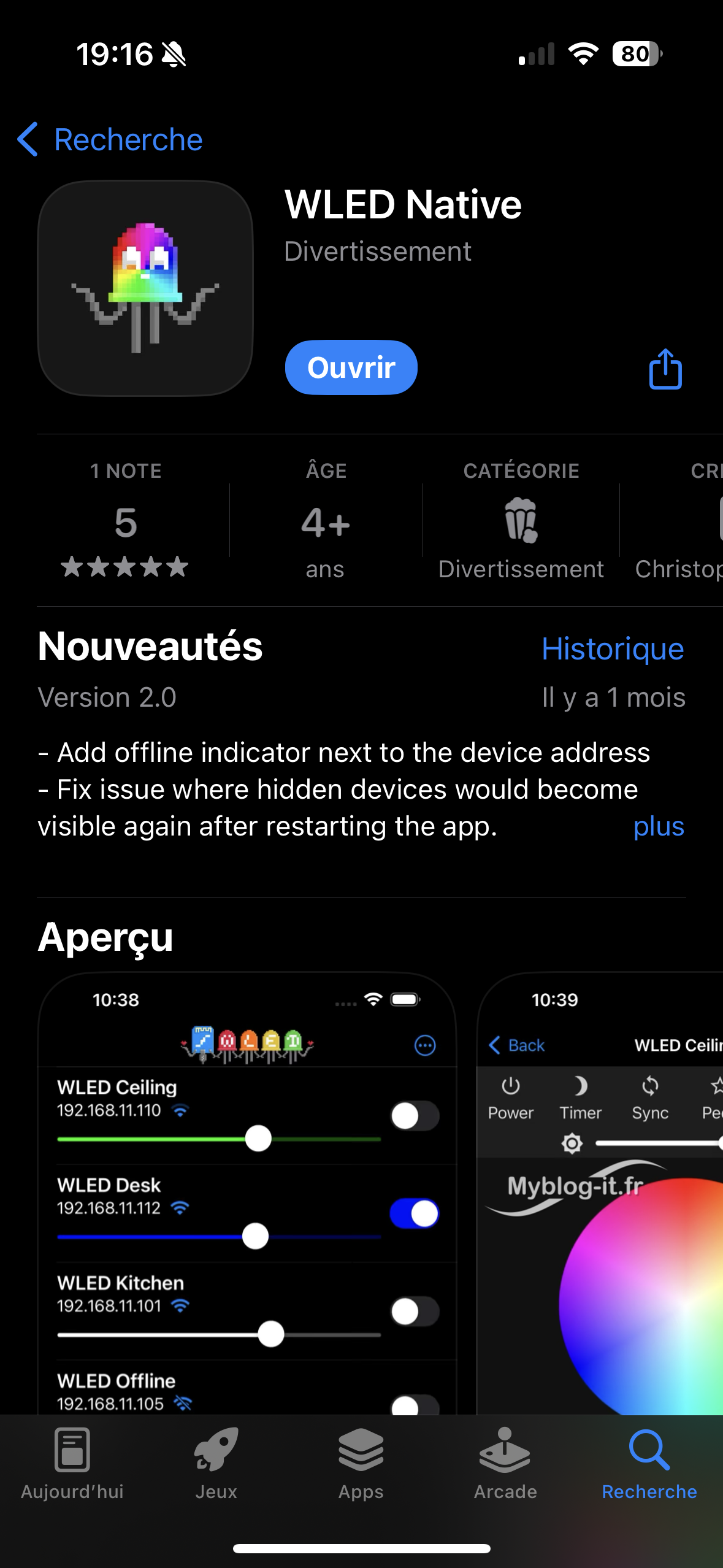

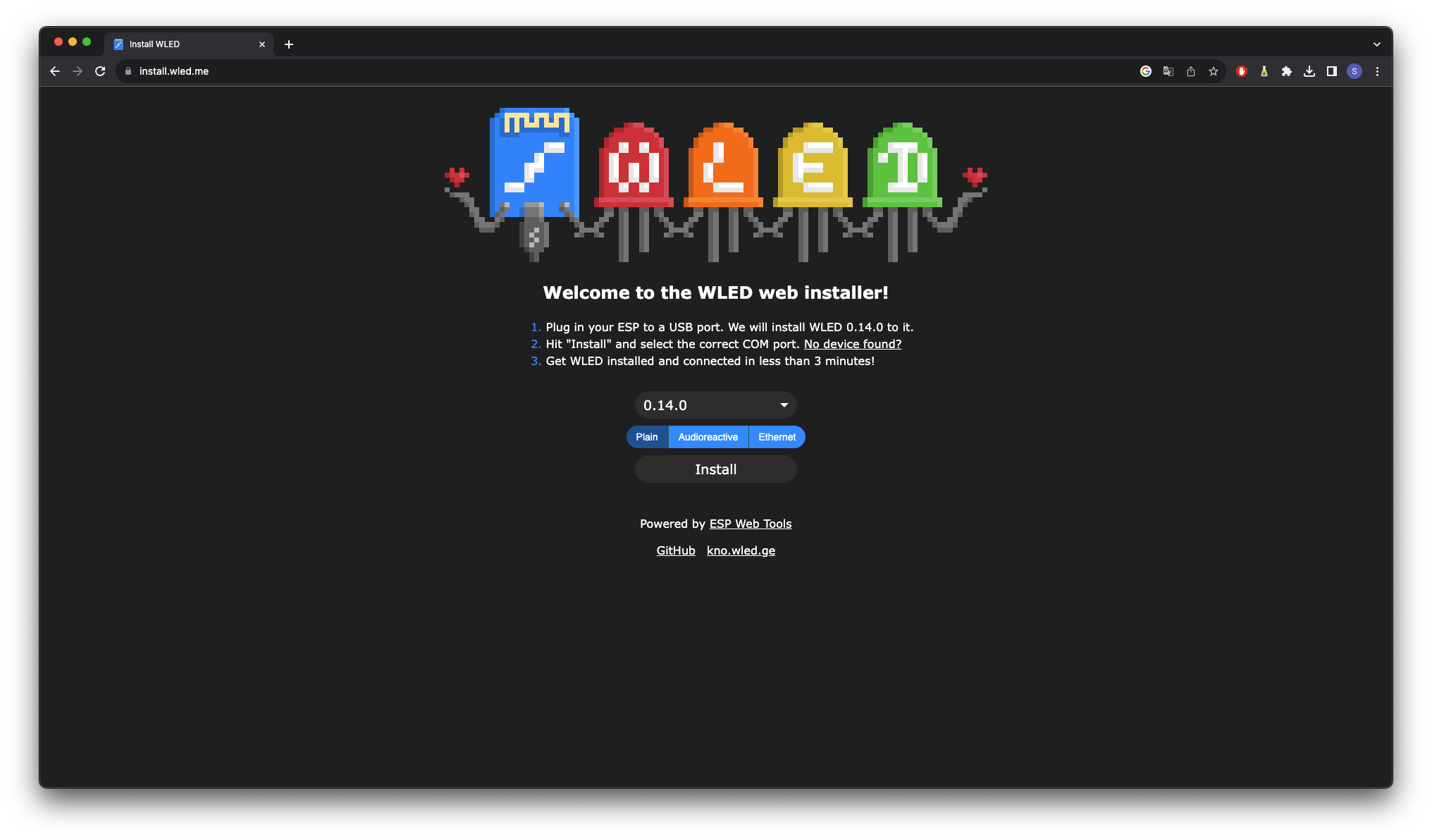

Une fois votre ESP connecté a votre ordinateur aller sur le site : https://install.wled.me/

Sélectionner la version à installer et cliquer sur install.

Après avoir sélectionné le port sur lequel est raccordé l’ESP, cliquer sur connexion.

Cliquer sur INSTALL WLED.

Cliquer sur INSTALL pour lancer la programmation de l’ESP.

Cliquer sur NEXT pour aller à la configuration du wifi.

L’installation est terminée cliquer sur VISIT DEVICE pour le configurer.

En haut dans la barre de navigation de votre navigateur vous pouvez voir l’IP de votre ESP.

Pour configurer le ruban de LED dans WLED aller dans Config.

Puis LED Preferences.

Dans LED outputs sélectionner le type de ruban le nombre de LED et sur quel port le ruban est connecté, pour nous c’est le GPIO 2.

L’ESP est configuré pour piloter le ruban de LED de notre lampe.

Il nous reste à :

Raccorder le ruban de LED sur l’ESP.
Coller avec du ruban double-face celui-ci au fond de la boîte.
Fermer la partie électronique grâce au capot et aux deux aimants, vous pouvez les coller à la super glue.

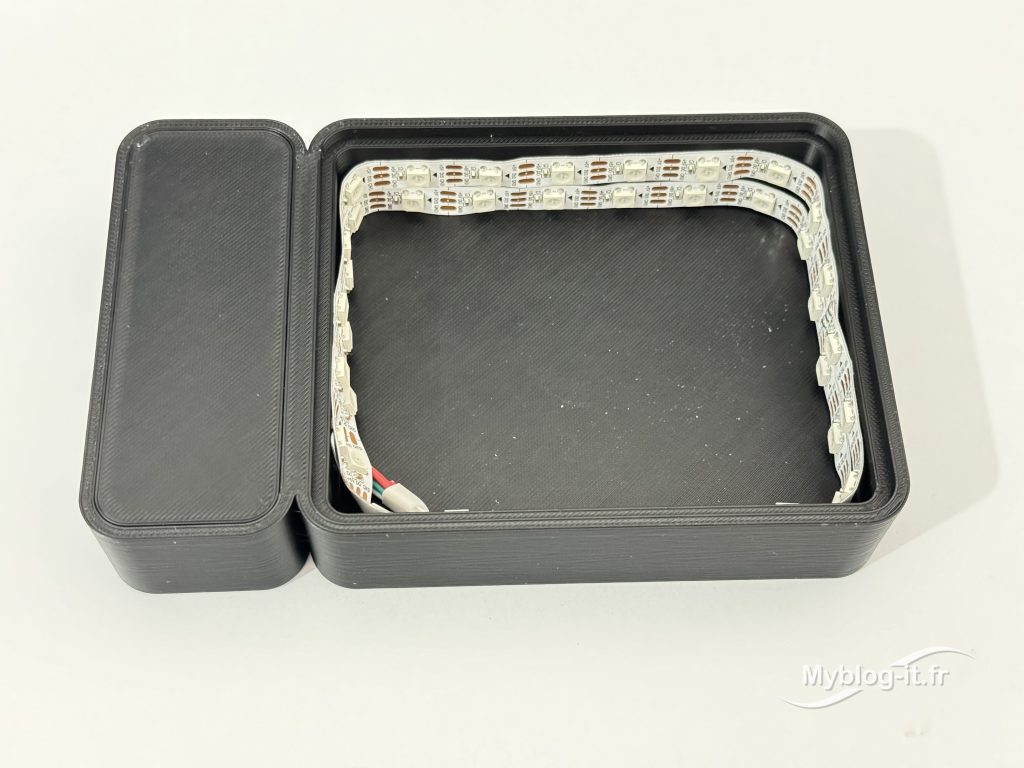

Coller le ruban de LED sur les bords de la partie haute de la lampe.

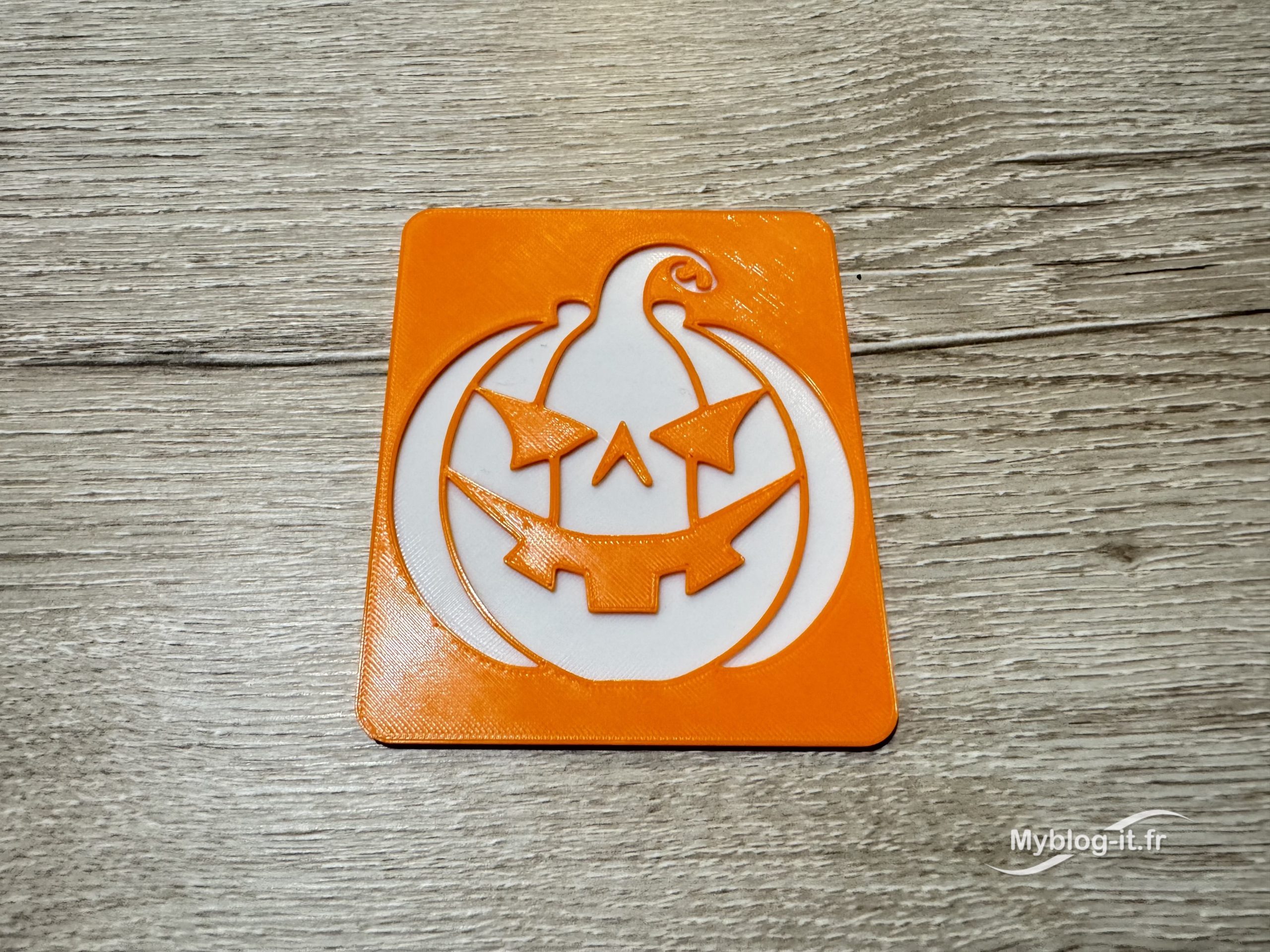

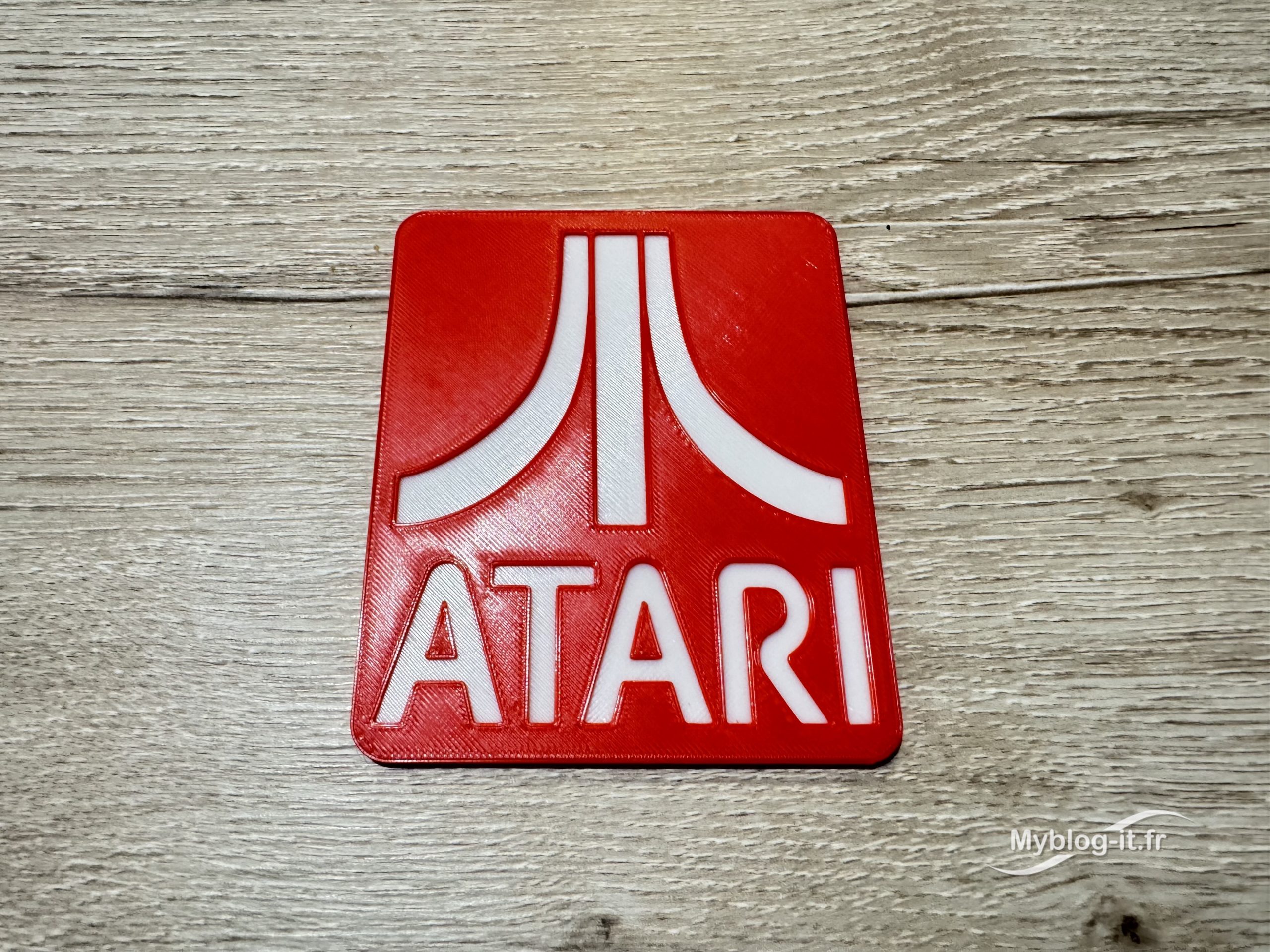

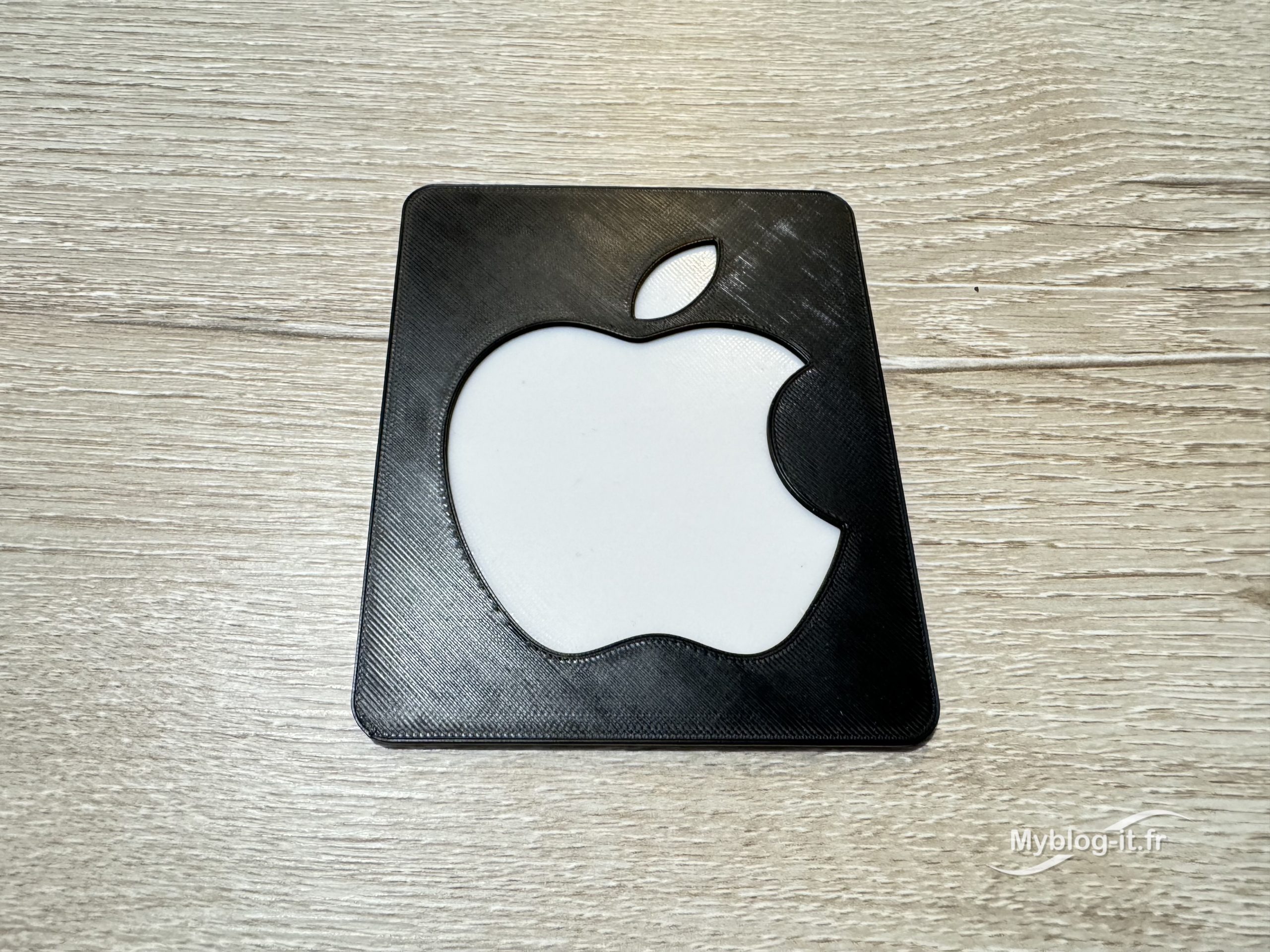

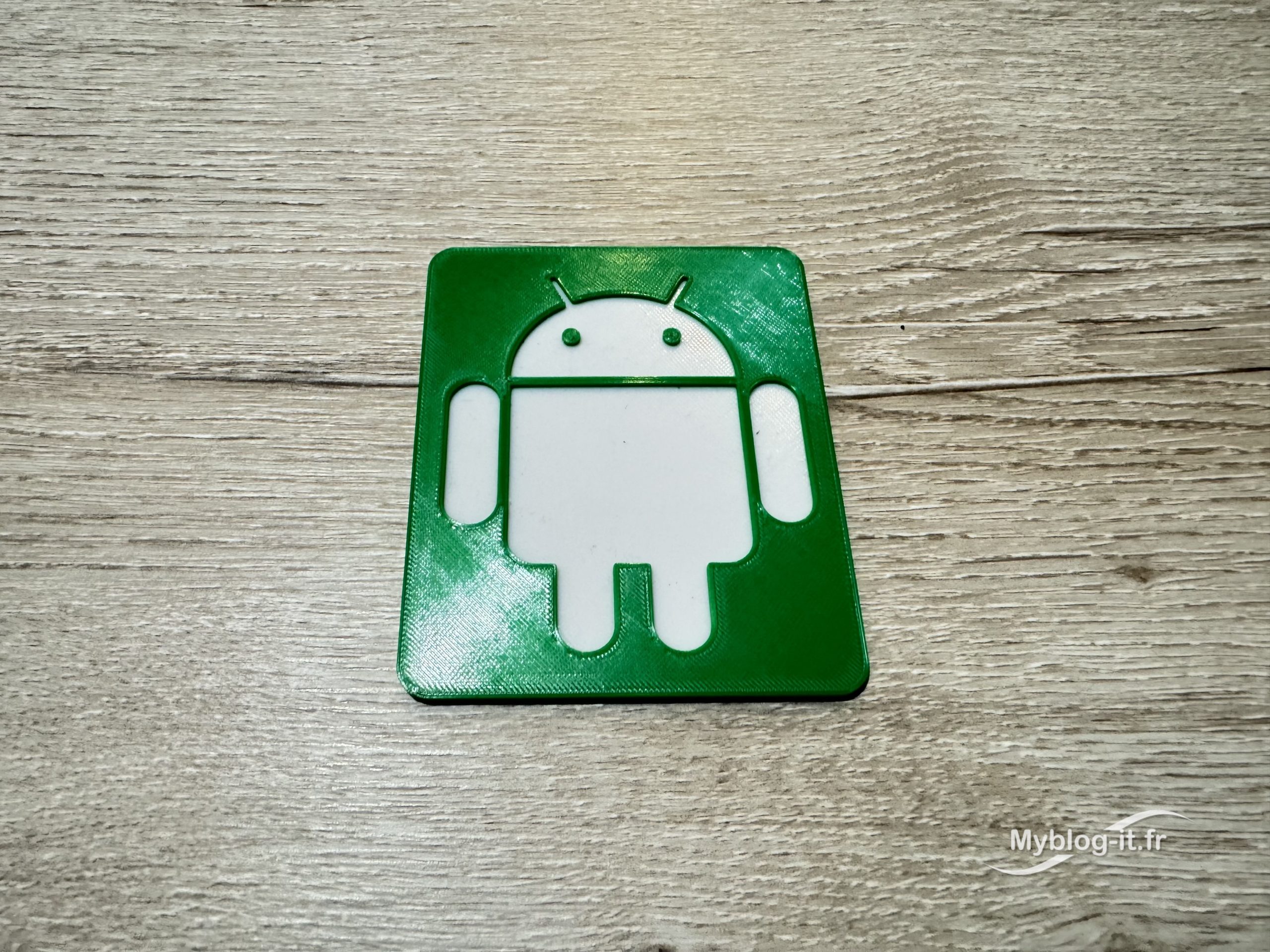

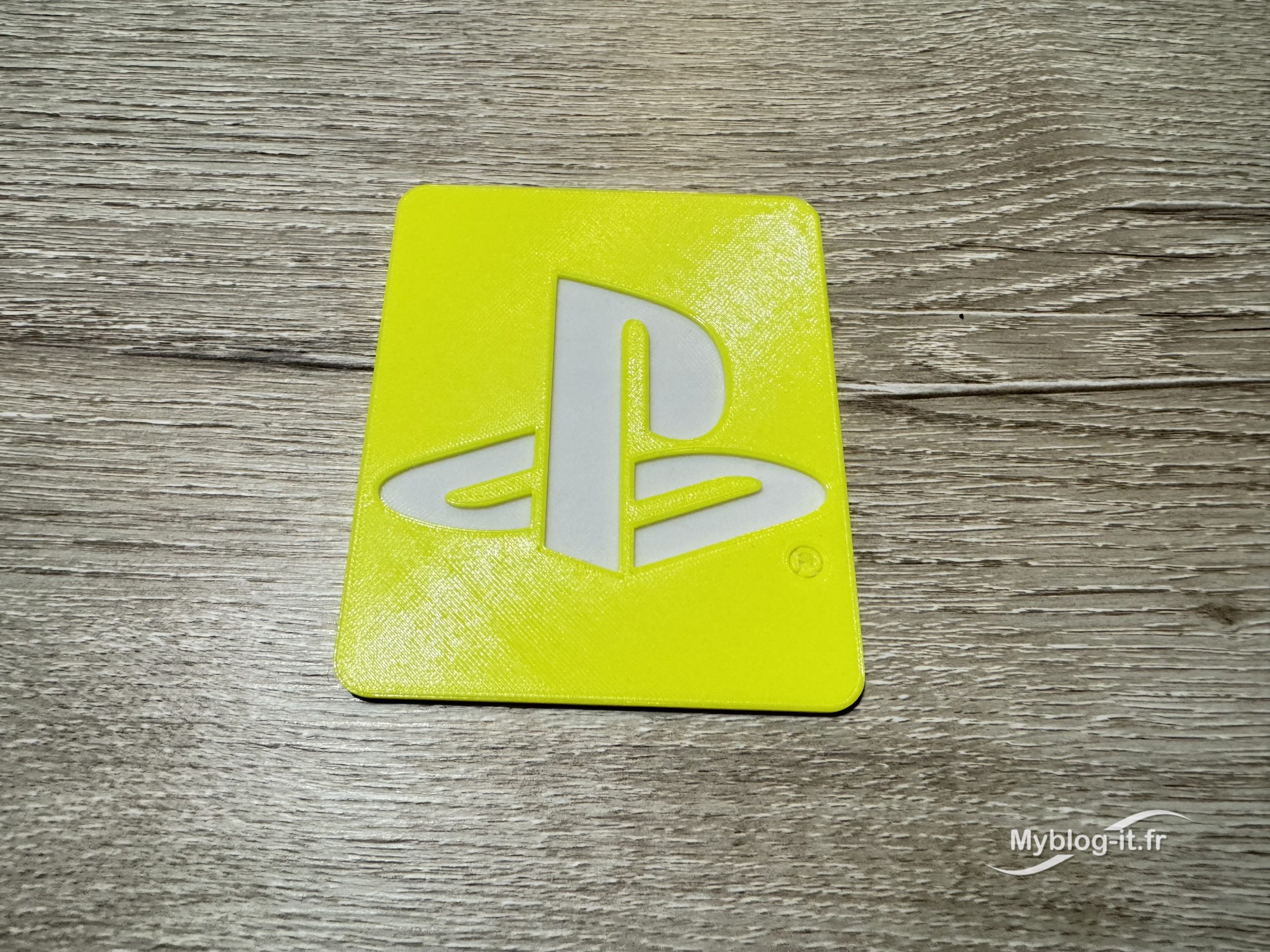

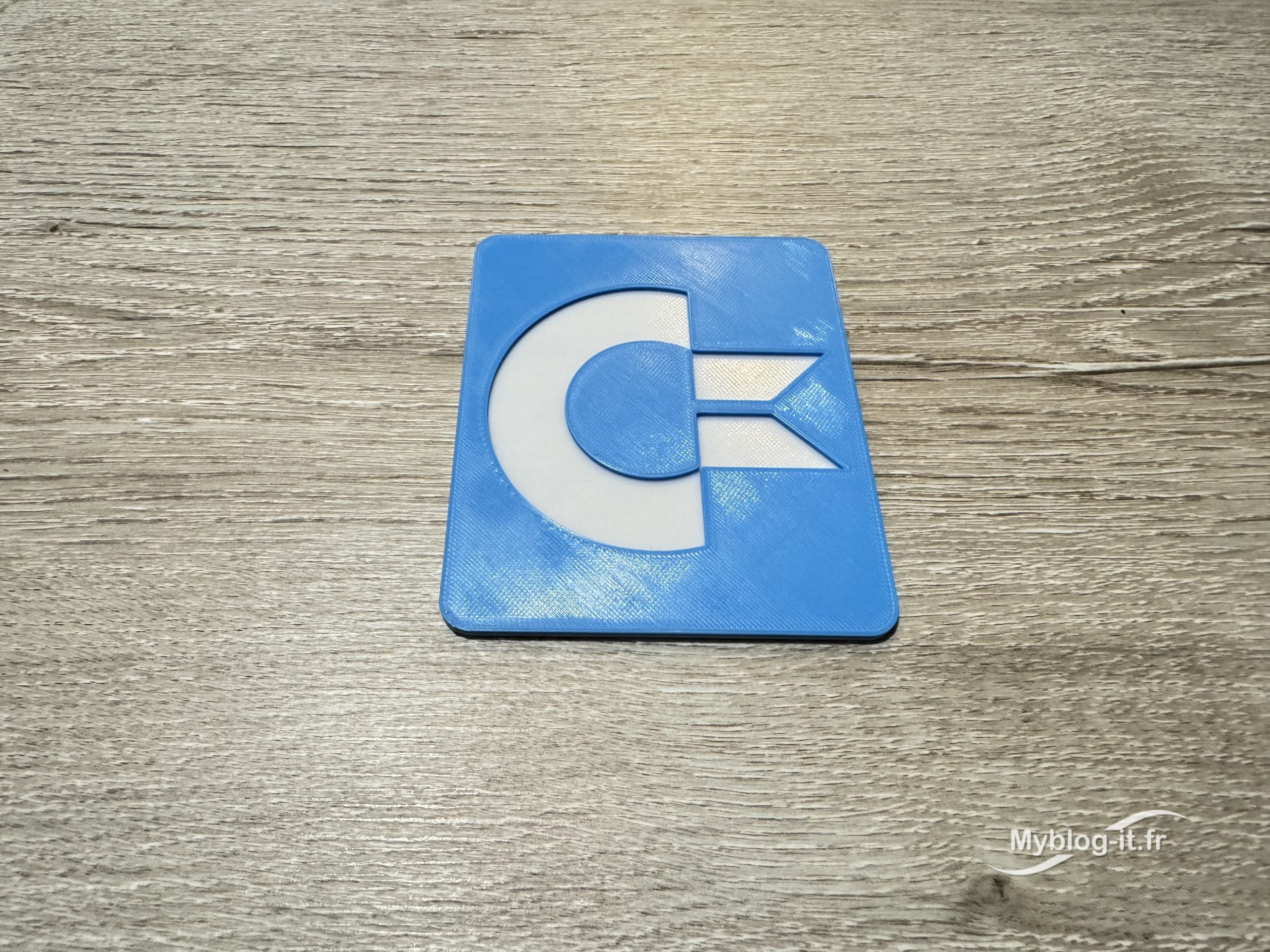

Placer la plaque avec le logo sur la partie haute de la lampe, si besoin coller à la super glue.
