Guide de Noel : Kit de 37 capteurs pour Arduino d’ELEGOO

Sebastien 18 novembre 202018 novembre 2020 0 Comments Arduino, Elegoo

La société ELEGOO m’a contactée pour tester leur Kit de 37 capteurs.

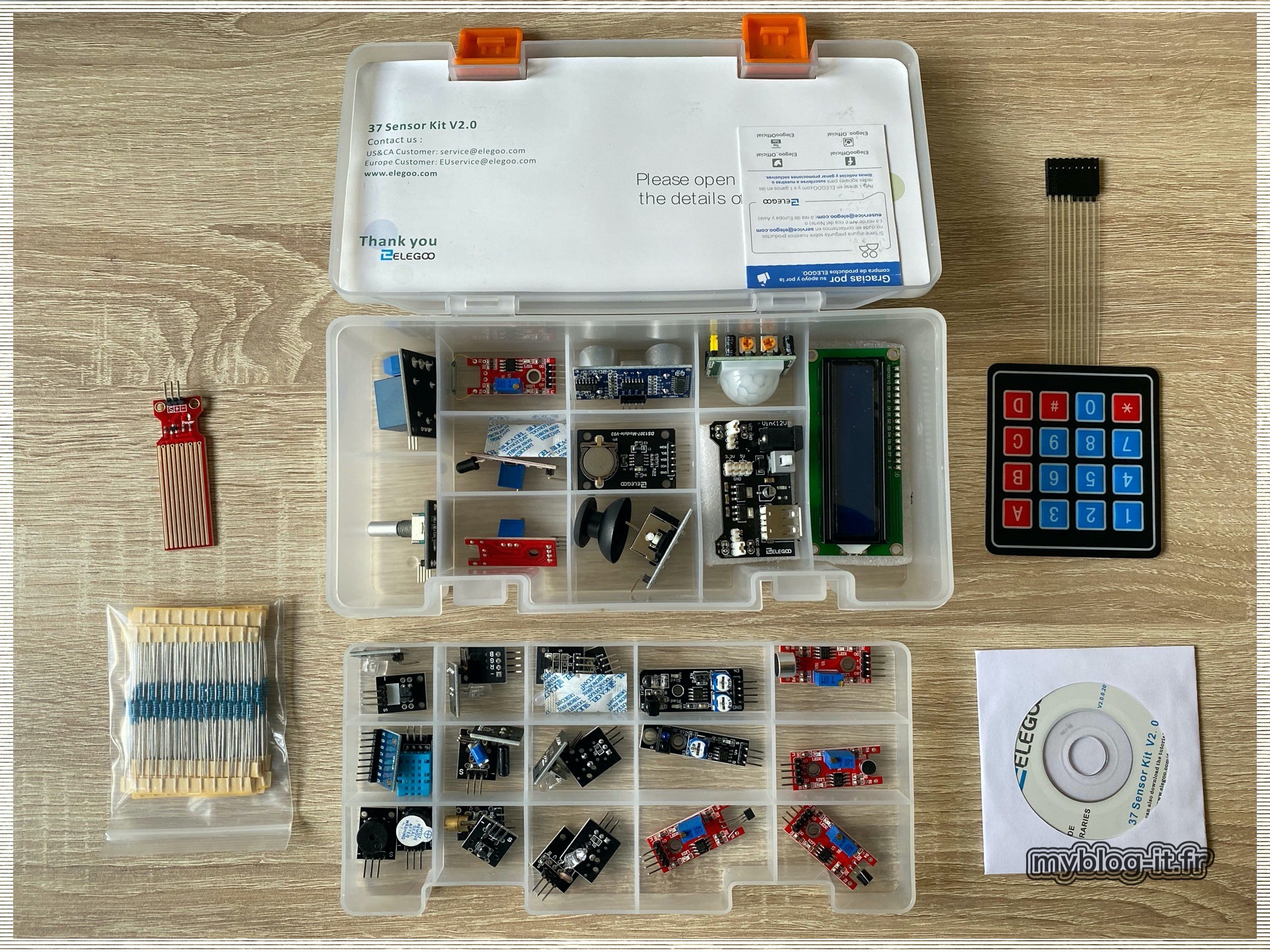

Voici le contenu du kit :

Liste des composants du kit :

Un joystick
Un module relais
Un module rotary encoder
Un module DS-1307 (Horloges en temps réel (RTC))
Un capteur à ultra-son (HC-SR04)
Un détecteur de présence infrarouge PIR (HC SR501)
Un capteur de flamme
Un module de capteur magnétique
Un module tactile en métal
Un capteur de température
Deux modules sonores
Un module de LED RGB
Un module RDG avec Led SMD.
Un module 2 couleurs
Un module flash 7 couleurs
Un module d’émission laser
Un module capteur de vibration
Un module de réception infra rouge
Un module de réception infra rouge
Un module de test d’inclinaison
Un module bouton
Un module buzzer active
Un module buzzer passive
Un module de mesure de température (DS18B20)
Un module de photorésistance
Un module de température et d’humidité (DHT11)
Un module gyroscope 3 axes et accéléromètre (GY-521)
Un module photo interrupteur
Un module capteur TAP
Un clavier numérique
Un module d’évitement à infrarouge
Un module de suivi à infrarouge
Un module de détection de champs magnétiques
Un capteur de niveau d’eau
Un module d’alimentation
Un écran LCD 1602 avec broches
Des résistances
Un CDRom

Sur le CDRom vous trouverez des tutoriels en anglais faciles à comprendre.

Ce kit est vraiment complet et complémentaire du Basic Starter Kit d’Elegoo

Voici un petit exemple d’utilisation, un détecteur de distance utilisant le détecteur à ultrason et le module de led RGB.

Schéma de montage :

Voici le code source de l’exemple :

#include <HCSR04.h>
// Bornes de connexion du capteur à ultrason
int trigPin = 2;
int echoPin = 3;

// Bornes de connexion de la Led RVB
int redpin =   11;
int greenpin = 10;
int bluepin =  9;

//Configuration du capteur à ultrason
UltraSonicDistanceSensor distanceSensor(trigPin, echoPin);

void setup () {
// Positionnement des ports en sortie
    pinMode(redpin, OUTPUT);
    pinMode(bluepin, OUTPUT);
    pinMode(greenpin, OUTPUT);

    Serial.begin(9600);
}

void loop () {

    Serial.println(distanceSensor.measureDistanceCm());

    if (distanceSensor.measureDistanceCm() <= 20) {
      //Alumage de la led en Rouge
      analogWrite(redpin, 255);
      analogWrite(greenpin, 0);
      analogWrite(bluepin, 0);
      Serial.println("ok");
    } else if (distanceSensor.measureDistanceCm() <= 30) {
      //Alumage de la led en vert
      analogWrite(redpin, 0);
      analogWrite(greenpin, 255);
      analogWrite(bluepin, 0);
      Serial.println("ok");
    } else  if (distanceSensor.measureDistanceCm() <= 40) {
      // Alumage de la led en bleu
      analogWrite(redpin, 0);
      analogWrite(greenpin, 0);
      analogWrite(bluepin, 255);
      Serial.println("ok");
    } else {
      // si supérieur à 40 cm extension de la LED
      analogWrite(redpin, 0);
      analogWrite(greenpin, 0);
      analogWrite(bluepin, 0);
    }

     delay(500);

}

#include <HCSR04.h>

// Bornes de connexion du capteur à ultrason

int trigPin = 2;

int echoPin = 3;

// Bornes de connexion de la Led RVB

int redpin = 11;

int greenpin = 10;

int bluepin = 9;

//Configuration du capteur à ultrason

UltraSonicDistanceSensor distanceSensor(trigPin, echoPin);

void setup () {

// Positionnement des ports en sortie

pinMode(redpin, OUTPUT);

pinMode(bluepin, OUTPUT);

pinMode(greenpin, OUTPUT);

Serial.begin(9600);

}

void loop () {

Serial.println(distanceSensor.measureDistanceCm());

if (distanceSensor.measureDistanceCm() <= 20) {

//Alumage de la led en Rouge

analogWrite(redpin, 255);

analogWrite(greenpin, 0);

analogWrite(bluepin, 0);

Serial.println("ok");

} else if (distanceSensor.measureDistanceCm() <= 30) {

//Alumage de la led en vert

analogWrite(redpin, 0);

analogWrite(greenpin, 255);

analogWrite(bluepin, 0);

Serial.println("ok");

} else if (distanceSensor.measureDistanceCm() <= 40) {

// Alumage de la led en bleu

analogWrite(redpin, 0);

analogWrite(greenpin, 0);

analogWrite(bluepin, 255);

Serial.println("ok");

} else {

// si supérieur à 40 cm extension de la LED

analogWrite(redpin, 0);

analogWrite(greenpin, 0);

analogWrite(bluepin, 0);

}

delay(500);

}

Pour utiliser ce code il faut installer dans l’éditeur Arduino la bibliothèque HCSR04 de Martin Sosic.

Le fonctionnement est le suivant: si un objet se trouve à une distance comprise entre 0 et 20 cm la led s’allume en rouge, entre 21 et 30 cm en vert, entre 31 et 40 cm en bleu. La led s’éteint si l’objet est situé à plus de 40 cm.

Voici un second exemple utilisant le capteur de température et d’humidité.

Vous trouverez dans le tutoriel en anglais page 58/332 le brochage du module et page 63/332 le branchement:

Voici le code que j’ai utilisé pour cet exemple :

#include "DHT.h"
#define DHTPIN 2

#define DHTTYPE DHT11
DHT dht(DHTPIN, DHTTYPE);

void setup() {
  Serial.begin(9600);
  Serial.println(F("DHTxx test!"));

  dht.begin();
}

void loop() {
  delay(2000);

  float h = dht.readHumidity();
  float t = dht.readTemperature();
  float f = dht.readTemperature(true);

  if (isnan(h) || isnan(t) || isnan(f)) {
    Serial.println(F("Failed to read from DHT sensor!"));
    return;
  }

  float hif = dht.computeHeatIndex(f, h);
  float hic = dht.computeHeatIndex(t, h, false);

  Serial.print(F("Humidity: "));
  Serial.print(h);
  Serial.print(F("%  Temperature: "));
  Serial.print(t);
  Serial.print(F("°C "));
  Serial.print(f);
  Serial.print(F("°F  Heat index: "));
  Serial.print(hic);
  Serial.print(F("°C "));
  Serial.print(hif);
  Serial.println(F("°F"));
}

#include "DHT.h"

#define DHTPIN 2

#define DHTTYPE DHT11

DHT dht(DHTPIN, DHTTYPE);

void setup() {

Serial.begin(9600);

Serial.println(F("DHTxx test!"));

dht.begin();

}

void loop() {

delay(2000);

float h = dht.readHumidity();

float t = dht.readTemperature();

float f = dht.readTemperature(true);

if (isnan(h) || isnan(t) || isnan(f)) {

Serial.println(F("Failed to read from DHT sensor!"));

return;

}

float hif = dht.computeHeatIndex(f, h);

float hic = dht.computeHeatIndex(t, h, false);

Serial.print(F("Humidity: "));

Serial.print(h);

Serial.print(F("% Temperature: "));

Serial.print(t);

Serial.print(F("°C "));

Serial.print(f);

Serial.print(F("°F Heat index: "));

Serial.print(hic);

Serial.print(F("°C "));

Serial.print(hif);

Serial.println(F("°F"));

}

Pour utiliser ce code il faut installer dans votre éditeur Arduino le bibliothèque DHT sensor library de Adafruit.

La lecture de la température et du taux d’humanité s’inscrit dans le moniteur série.

Ce kit est vraiment intéressant pour s’initier à l’électronique et aux cartes Arduino.

Lien amazon pour ce kit : https://amzn.to/2INI8J9

Bonne découverte !
